لگراند توسط آدسا نماینده رسمی لگراند فرانسه در ایران Adaptable لگراند-ايران- ترانکینگ

ترانکینگ Adaptableلگراند فرانسه<< انواع ترانکینگ Dlp<< سیستم مدیریت کابل کشی << بازار ایران << محصولات

ترانکینگ adaptable لگراند سایز 35 * 105
ترانکینگ adaptable لگراند سایز 50 * 105
ترانکینگ adaptable لگراند سایز 50 * 150
ترانکینگ adaptable لگراند سایز 50 * 195
ترانکینگ adaptable لگراند سایز 65 * 220

کلیه پریـــــــــــز های برق ، تلفن،
سوکت شبکه و فیبر نوری نوع موزاییــــــــــــک در بدنه ترانکیـــــــنگ های adaptable لگراند نیز قابل نصب بوده و به کار برده می شوند .
اینجا کلیک کنید.

ترتیب معرفی ترانکینگ های لگراند از سایز های کوچکتر به بزرگتر :

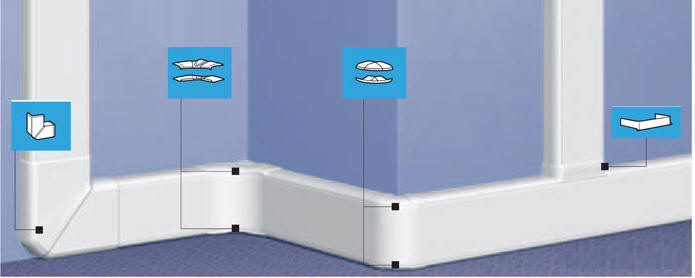

ترانکینگ adaptable لگراند سایز 35 *105

Legrand Adaptable Trunking 105 x 35

Cat. No 104 21

دانلود اطلاعات فنی

Flat Junction
Cat No. 107 31

Changeable external angle
Cat No. 106 21

Changeable internal angle
Cat No. 106 01

Changeable Flat Angle
Cat No. 107 84

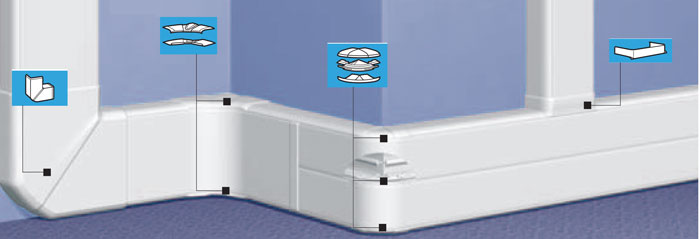

ترانکینگ adaptable لگراند سایز 50 * 105

Legrand Adaptable Trunking 105 x 50

Cat. No 104 22

دانلود اطلاعات فنی

Flat Junction
Cat No.107 35

Changeable external angle
Cat No. 106 22

Changeable internal angle
Cat No. 106 02

Changeable Flat Angle
Cat No. 107 85

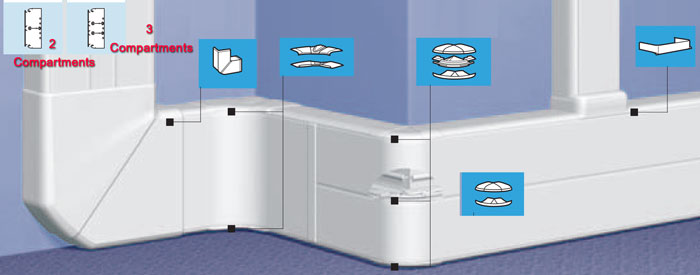

ترانکینگ adaptable لگراند سایز 50 * 150

Legrand Adaptable Trunking 150 x 50

Cat. No 104 32

دانلود اطلاعات فنی

Flat Junction
Cat No. 107 32

Changeable external angle
Cat No. 106 35

Changeable internal angle
Cat No. 106 06

Changeable Flat Angle
Cat No. 107 89

ترانکینگ adaptable لگراند سایز 50 * 195

Legrand Adaptable Trunking 195 x 50

Cat. No 104 52

دانلود اطلاعات فنی

Changeable external angle
Cat No. 106 22+ 10611

دانلود اطلاعات فنی

Changeable external angle
Cat No. 106 22+10632

Flat Junction Cat No. 107 32		Changeable internal angle Cat No. 106 06		Changeable Flat Angle Cat No. 107 92

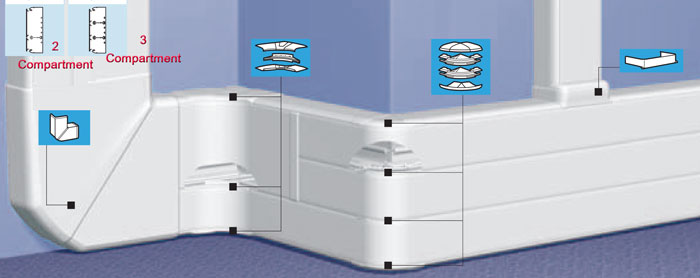

بزرگترین ترانکینگ adaptable لگراند سایز 65 * 220

Legrand Adaptable Trunking 220 x 65

Cat. No 104 59

دانلود اطلاعات فنی ترانکینگ بزرگ DLP 220X65

Flat Junction
Cat No. 107 33

Changeable external angle
Cat No106 23+10632

Changeable internal angle
Cat No.106 03+10612

Changeable Flat Angle
Cat No. 107 96

فریم ها و تجهیزات جانبی قابل نصب بر روی ترانکینگ Adaptable

Legrand Adabtable DLP Trunking (Mounting of wiring accessories)

Mosaic 2x4 modules Cat No. 316 21		Mosaic 4 modules Cat No. 109 54
Hypra socket Support Cat No. 109 00		Universal support Cat No. 109 13
دانلود اطلاعات فنی	Lexic 2 modules support Cat No. 109 25

   توضیح مفهوم Module ( ماژول ) در خانواده محصول موزاییک پروگرام لگراند:

در خانواده موزاییک پروگرام , اصطلاح مودول یا ماژول صرفا" بیان کننده ابعاد فیزیکی یا سایز مکانیزم ها بوده و به هیچ وجه معنی تعداد پورت و یا شمارش المانهای بکار رفته در طرح یک مجموعه کلید و پریز را تامین نمی نماید.
به نحوی که :
                 1- یک سوکت یا کلید موزاییک با سایز یک ماژول یعنی سوکت یا کلید باریک که دارای هندسه مستطیل شکل به ابعاد 45X22/5 میلیمتر می باشد .
                 2- یک سوکت یا کلید موزاییک با سایز دو ماژول یعنی سوکت یا کلید پهــن که دارای هندسه مستطیل شکل به ابعاد 45X45 میلیمتر می باشد .
                3- سوکت یا پریز های برق و انرژی و فیبر های نوری همگی در سایز های دو ماژول و بزرگتر ساخته می شوند و سایز یک مودول آنها امکان تولید ندارند و در کاتالوگ جنرال (Export Catalogue Of Legrand) لگراند نیز وجود ندارند.

کوچکترین واحد مکانیزم ساخته شده لگراند که بیشتر در خصوص Voice و Data کاربرد دارند ، یک ماژول می باشد.

فهرست AccessoriesهايVDIبراي نصب اتصالات گوناگونDLPهاي لگراند

New Legrand VDI Accessories for Perfect installation
