:: انواع پچ پنل های تلفنی و شبکه لگراند فرانسه

انواع  پچ پنل های مودولار تلفنی و شبکه لگراند فرانسه

پچ پنل های نسخه LCS2 لگراند  , ویتامین کیفیت  در تمام جهان


پچ پنل هاي لگراند فرانسه محصولاتي است با 20 سال گارانتي و هدف لگراند از خلق اين نوآوري منحصر به فرد بهبود عملكرد نصب و نگهداري و قابليت قراردادن انواع كانكتور، براي تسهيل در كابل كشي مي باشد.

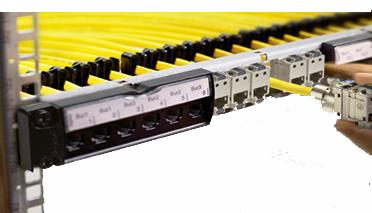

مزيت  پچ پنل هاي   LCS2 نسبت به سري LCS اين است كه كابل ها در پشت پچ پنل توسط گيره بصورت بهتري حفاظت شده و محكم مي شوند و كانكتور ها (مجهز به6 كانكتور شده ) به آساني هرچه تمام تر متصل شده و جدا ميشوند همچنين پنل ها به صورت خيلي سريع و راحتر از قبل در رك ها ثابت مي شوند .



پچ پنل های جديد   لگراند می تواند 4 كاست 6 پورت در انواع UTP، STP و FTP در 3 گروه Cat5e , Cat6  Cat6A و حتی انواع پورت فیبر نوری مالتی مود و سینگل مود را در کنار هم جاي دهد بطوريكه اگر پورتی به هر عنوان دچار مشکل شود فقط همان كانكتور تعویض می شود و نیاز به تعویض کامل پچ پنل نیست. این پچ پنل ها در انواع 12 ، 16 ، 24 ، 32 ، 36 و ... ساخته می شوند و كاست هاي فيبر،تلفن و.. براحتي روي آن قابل تنظيم است.


دانلود اطلاعات فنی
پچ پنل های  مودولار لگراند فرانسه :

Legrand Patch Panels Equipped with 24 RJ-45 Connectors



مشخصات کلی

پچ پنلهای  مجهز شده  به  بیست و چهار کانکتور RJ45
دارای استانداردهای
 ISO/IEC،EN 50173-1و EIA/TIA 568

Cat No.335 61


Cat. 6

Conform to EIA/TIA 568 B. 2-1 de-embedded tests:

interoperable and downward compatible

components




Cat No. 335 63  STP panel - 1 U - 9 contacts- metal shielding shielding


Cat No. 335 62

 FTP - 1 U - 9 contacts


Cat No. 335 61
UTP - 1 U - 8 contacts

Cat. 5e

Conform to EIA/TIA 568 B. 2-1 de-embedded tests:

interoperable and downward compatible components

Cat No. 335 52

FTP - 1 U - 9 contacts


Cat No. 335 51

UTP - 1 U - 8 contacts





Cat 6A /7

Cat No. 335 73

STP - 1 U - 9 contacts- metal shielding 360

پچ پنل های تلفنی مجهز شده  به  چهل و هشت کانکتور RJ45

Legrand Voice Panel for telephone networks - equipped 48 RJ 45

مشخصات کلی

پچ پنل های  مجهز شده  به  چهل و هشت کانکتور RJ45
کاربرد جهت شبکه های
هایبرید دیتا / تلفن UTP

دارای استانداردهای  ISO/IEC  ،  EN 50173-1و  EIA/TIA 568
Cat No.335 31


Cat No. 335 31
 UTP - Contacts 3-6 / 4-5

 پنل های مدیریت کابل انعطاف پذیر لگراندفرانسه

 باقابلیت تجهیز شدن توسط موارد زیر بدون نیاز به ابزار جانبی:

  • كاست هاي copper

  • كاست هاي تلفن

  • كاست های فیبر نوری

  • Power Over Ethernet - PoE injectors

  • یونیت  های مربوز به سیستمهای ویدئویی

  • سوئیچ یونیت  با 4 و 1 پورت

  • یونیت های دوگانه تلفن/اترنت

  • مبدل های فیبر نوری/مس

  • پلیت های چشمک زن

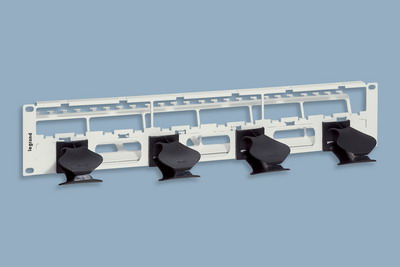

Legrand Cable Management Panels to be equipeed : Feedthrough



شاسي هاي انعطاف پذیر لگراند از نوع در پوش دار


 اسمبلی بسیار آسان
و
 قابلیت به کار گیری با انواع کاست ماژول های مربوطه

مجهز به نگهدارنده کابل ( Cable Managemant)  از نوع در پوش دار
 نگهداشتن پچ کوردهای درون رک
جلوگیری از ریزش پچ کوردها بر روی سایر تجهیزات درون رک و ایجاد  نظم بیشتری




With feedthrough panel

Cat No. 327 91 UTP - 2 U - 24 RJ 45 connectors

Cat No. 327 93 FTP/STP - 2 U - 24 RJ 45 connectors

Cat No. 327 96 FTP/STP - 3 U -72 RJ 45 connectors

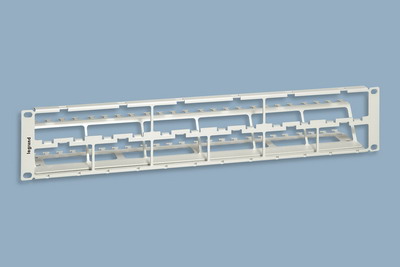

Legrand Cable Management Panels to be equipeed : Without Feedthrough

پنلهای انعطاف پذیر لگراند از نوع  قلاب دار


 اسمبلی بسیار آسان
و
 قابلیت به کار گیری با انواع کاست ماژول های مربوطه

مجهز به نگهدارنده کابل یا Cable Managemant  از نوع  قلاب دار
 نگهداشتن پچ کوردهای درون رک
جلوگیری از ریزش پچ کوردها بر روی سایر تجهیزات درون رک و ایجاد  نظم بیشتری

Cat No. 327 07 FTP/STP - 1 U - 24 RJ 45 connectors

Cat No. 335 90 UTP - 1 U - 24 RJ 45 connectors
