کاست یونیت های لگراند فرانسه

شامل انواع مختلف از چندین نوع پورت  UTP، STP و FTP و , Cat5e , Cat6 , Cat7 و  انواع پورت فیبر نوری مالتی مود و سینگل مود   و یونیت های تلفن  و نیز یونیت های POE می باشد . که کلیه این کاست یونیت ها کاملاً  هماهنگ با پچ پنل های ماژولار  لگراند  می باشد که امکان استفاده همزمان از کاست یونیت های مختلف از چندین نوع را درکنار هم فراهم کرده است.

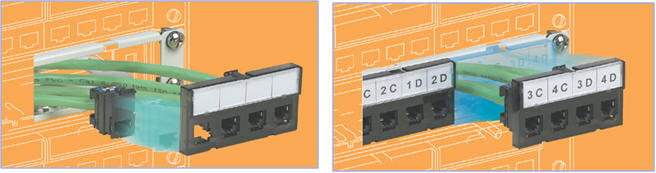

از مزاایای استفاده از کاست یونیت های مختلف در  پچ پنلهای ماژولار می توان به این نکته اشاره داست که  اگر پورتی به هر عنوان دچار مشکل شود فقط همان کیستون داخل یونیت تعویض می شود و نیاز به تعویض کامل پچ پنل نیست ، کیستون ها ی لگراند به کابل شبکه متصل می شود و یک پورت مادگی Rj – 45 در اختیارما قرار می دهد. کیستون ها درون یونیت های روی پچ پنل ماژولار قرار می گیرد.
در شبکه های ساخت یافته ابتدا و انتهای هر کابل شبکه کیستون قرار می گیرد.

کیستون های لگراند متناسب با نوع کابل شبکه انتخاب می شود. برای مثال برای  کابل شبکه Cat 6 از کیستون Cat6 استفاده میگردد.

دانلود اطلاعات فنی
انواع مختلف کاست یونیت های لگراند قابل نصب در  پچ پنل به شرح ذیل ارائه میگردد:

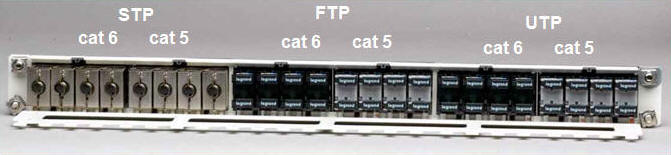

یونیت های پچ پنل از نوع Cat6، Cat5eو Cat7
Legrand Patch Units CAT 6 Legrand Patch Units CAT 5e

مشخصات کلی

یونیت های پچ پنل   Cat6
مجهز به چهار کانکتور  RJ 45
کاربرد  در شبکه های چند منظوره جهت انتقال  تلفن و  دیتا به  سمت پریز های RJ45

یونیت های  Cat5e دارای 3 نوع

 STP ,FTPو UTP می باشد

Cat No. 327 12 STP

Cat No. 327 11 FTP

Cat No. 327 10 UTP

مشخصات کلی

یونیت های پچ پنل   Cat5e
مجهز به چهار کانکتور  RJ 45
کاربرد  در شبکه های چند منظوره جهت انتقال  تلفن و  دیتا به  سمت پریز های RJ45

یونیت های  Cat5e دارای 3 نوع

 STP ,FTPو UTP می باشد

Cat No. 327 32 STP

Cat No. 327 31 FTP

Cat No. 327 30 UTP

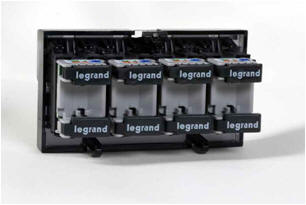

Cat No. 327 10 Cat No. 327 31

Legrand Patch Units CAT 7

مشخصات کلی

یونیت های پچ پنل   Cat7
10 گیگا
مجهز به چهار کانکتور  RJ 45
کاربرد  در شبکه های چند منظوره جهت انتقال  تلفن و  دیتا به  سمت پریز های RJ45

یونیت های  Cat7 از نوع STP  می باشد

Cat No. 327 35 STP

Cat No. 327 35
  یونیت های تلفن

Legrand Telephone Units

مشخصات کلی

یونیت های تلفن

مجهز به  هشت کانکتور  RJ 45

یونیت های  تلفن لگراند شامل دو مدل زیر می باشد:

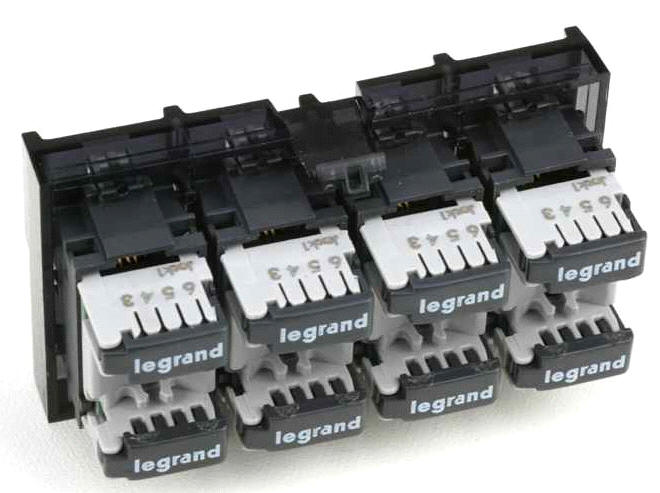

Cat No. 327 04 3-6/4-5 Contacts

Cat No. 327 08 4-5/7-8 Contacts



Cat No. 327 08
 یونیت های  فیبر نوری  - سینگل مود

 Single Mode Optical Fiber Units (9/125 μm)

مشخصات کلی

یونیت های فیبر نوری- سینگل مود

یونیت های SC و LCبرای 4 و 6فیبر سینگل مود

با قابلیت کارگزاری درون  دراور های  فیبر نوری و  نیز داخل پچ پنل از طریق کا ست های فیبر نوری

یونیت های  فیبر نوری- سینگل مود  شامل دو مدل زیر می باشد:

Cat No. 327 82

 SC Unit for 4 Singlemode Fibres

Cat No. 327 84

 High Density LC Unit for 6 Singlemode Fibres

Cat No. 327 82
 یونیت های  فیبر نوری  - مالتی مود
 Multi Mode Optical Fiber Units (62.5 & 50/125 μm)  Multi Mode Optical Fiber Units (62.5 & 50/125 μm)

مشخصات کلی

یونیت های فیبر نوری -مالتی مود

یونیت های SC برای 4فیبر مالتی مود

با قابلیت کارگزاری درون  دراور های  فیبر نوری و  نیز داخل پچ پنل از طریق کا ست های فیبر نوری

P

Cat No. 327 29 SC Unit for 4 Mulimode Fibres

مشخصات کلی

یونیت های فیبر نوری -مالتی مود

یونیت های ST برای 4فیبر مالتی مود

با قابلیت کارگزاری درون  دراور های  فیبر نوری و  نیز داخل پچ پنل از طریق کا ست های فیبر نوری

P

Cat No. 327 28 ST Unit for 4 Mulimode Fibres

Cat No. 327 29 Cat No. 327 28

 Multi Mode Optical Fiber Units (62.5 & 50/125 μm)  Multi Mode Optical Fiber Units (62.5 & 50/125 μm)

مشخصات کلی

یونیت های فیبر نوری -مالتی مود

یونیت های LC یبا دانسیته بالا برای 6فیبر مالتی مود

با قابلیت کارگزاری درون  دراور های  فیبر نوری و  نیز داخل پچ پنل از طریق کا ست های فیبر نوری

P

Cat No. 327 85 High Density LC Unit for 6 Mulimode Fibres

مشخصات کلی

یونیت های فیبر نوری -مالتی مود

یونیت های LC برای 4فیبر مالتی مود

با قابلیت کارگزاری درون  دراور های  فیبر نوری و  نیز داخل پچ پنل از طریق کا ست های فیبر نوری

P

Cat No. 327 36 LC Unit for 4 Mulimode Fibres

Cat No.327 85 Cat No.327 36
 یونیت های  Power Over Ethernet - POE
 Multi Mode Optical Fiber Units (62.5 & 50/125 μm)  Multi Mode Optical Fiber Units (62.5 & 50/125 μm)

مشخصات کلی

یونیت های POE


2
ورودی /2خروجی  جهت ارسال همزمان  سیگنال  به  2اکسس پوینت



Cat No. 327 17

2 input /2 output  for stimultaneous supply of Two accesspoint



مشخصات کلی

یونیت های POE


1ورودی /1خروجی  جهت ارسال سیگنال به  اکسس پوینت

اتصال مستقیم بر روی پچ پنل

Cat No. 327 37

1 input /1 output  for supply of one accesspoint

Direct connection on the patch panel

Cat No.327 17 Cat No. 327 37

برای اطلاعات بیشتر در مورد  یونیت های POE  به لینک  تجهیزات Wi Fi  مراجعه کنید.
