:: انواع  کابل های فیبر نوری  لگراند فرانسه

انواع کابل فیبر نوری لگراند فرانسه << تجهیزات پسیو شبکه << بازار ایران << محصولات

فیبر های نوری در دو گروه عمده ارائه می گردند:

کابل‏‏ های فیبرنوری تک حالته (Single-Mode) :
بمنظور ارسال یک سیگنال در هر فیبر استفاده می شود
فیبرهای تک حالته دارای یک هسته کوچک (  9/125 μm میکرون قطر )
مناسب برای مسافت های طولانی

کابل‏‏ های فیبرنوری چندحالته (Multi-Mode) :
قابلیت ارسال چندین سیگنال در یک فیبر در شبکه های کامپیوتری

دارای هسته بزرگتر ( تقریبا"  62.5/125 و 50/125 μm میکرون قطر ).



دانلود اطلاعات فنی

 کابل‏‏ فیبر نوری لگراند فرانسه- سینگل مود  OS1
 Legrand OS1  - Single Mode Optic Cables

مشخصات کلی

کابل فیبر نوری سینگل مود لگراند:
دارای 4 مدل به صورت
loose tube  می باشد
فیبرهای تک حالته دارای یک هسته کوچک  9/125 μm میکرون قطر
دارای جکت زرد / نارنجی رنگ



Loose tube

Cat No. 325 12

Indoor/outdoor (universal) - 6 fibres

Cat No. 325 13

Outdoor, corrugated steel tape - 6 fibres

Cat No. 325 14

Indoor/outdoor (universal) - 12 fibres

Cat No. 325 15

Outdoor, corrugated steel tape - 12 fibres





Cat No. 325 13

 کابل‏‏ فیبر نوری لگراند فرانسه - مولتی مود                                                                                                               Legrand Multi Mode Optic Cables
 Legrand OM2 - Legrand Multi Mode Optic Cables - Loose Tube  Legrand OM3 - Legrand Multi Mode Optic Cables - Tight Tube

مشخصات کلی

کابل فیبر نوری مالتی مود لگراند  فرانسه :
OM2: دارای 4 مدل  Loose tube

دارای هسته بزرگتر  50/125 μm میکرون قطر

Orange Jacket  جکت نارنجی رنگ

Loose Tube

Cat No.325 04

Indoor/outdoor (universal)-6 fibres

Cat No.325 05

Outdoor, corrugated steel tape-6 fibres

Cat No.325 06

 Indoor/outdoor (universal)-12 fibres

Cat No.325 07

Outdoor, corrugated steel tape-12 fibres

مشخصات کلی

کابل فیبر نوری مالتی مود لگراند فرانسه  :

OM3: دارای 2 مدل  Tight tube

دارای هسته بزرگتر  50/125 μm میکرون قطر

Aqua Jacket  جکت سبز رنگ

10 Gigabit Ethernet compliant

900 μm Tight tube

Cat No.325 10

Indoor/outdoor (universal)-6 fibres

Cat No. 325 11

 Indoor/outdoor (universal)-12 fibres

Cat No. 325 06 Cat No. 325 10

 Legrand OM1 - Legrand Multi Mode Optic Cables -   Loose Tube  Legrand OM2 - Legrand Multi Mode Optic Cables -  Tight Tube

مشخصات کلی

کابل فیبر نوری مالتی مود لگراند  فرانسه :

OM3: دارای 2 مدل  Tight tube

دارای هسته بزرگتر  62/125 μm میکرون قطر

Orange Jacket  جکت نارنجی رنگ

900μm Tight tube

Cat No.325 00

 Indoor/outdoor (universal)

6 fibres

Cat No.325 11

 Indoor/outdoor (universal)

12 fibres

مشخصات کلی

کابل فیبر نوری مالتی مود لگراند فرانسه :

OM2: دارای 2 مدل  Tight tube

دارای هسته بزرگتر  50/125 μm میکرون قطر

Orange Jacket  جکت نارنجی رنگ

900μm Tight tube

Cat No.325 08

 Indoor/outdoor (universal)

6 fibres

Cat No.325 09

 Indoor/outdoor (universal)

12 fibres

Cat No.325 00 Cat No.325 08

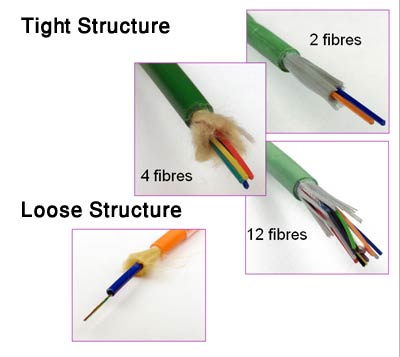

  توضیحاتی پیرامون ساختار  های Loose Structure  و  Tight Structure

ا
صولا فیبر در محیط تحت تاثیر عوامل مختلف  خارجی قرار می گیرد لذا جهت حفظ انها وسهولت بکار گیری  به صورت کابل ارائه می شود.
یک پوشش برروی فیبرقراردارد این پوشش جداازپوشش اولیه است.که به صورت یکی از دو ساختار زیر مورد استفاده قرار می گیرد:

1- Loose Structure

 فیبر یا فیبرها بطورآزاد در درون  تیوپ قرار گرفته اند به طوریکه پوشش ثانویه محکم شده  (شل یا آزاد) به آن یا لوز تیوپ Loose Tube می گویند. فضای خالی این  تیوپ ها از ژل مخصوص پر می شود تا مانع از نفوذ آب به درون تیوپ گردد.

مزیت : توانایی بالا در برار تحمل  فشار های فیزیکی ، مکانیکی  و نیز کشیدگی کابل فیبر

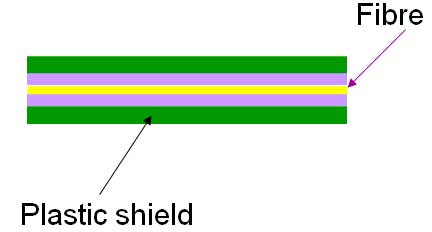

2-Tight Structure

پوشش اولیه به پوشش ثانویه چسبیده و کاملا محکم شده است

فیبرها در یک محیط معمولا از یک تا دوازده رشته فیبر دردرون این بافرها قرار داده می شود این بافرها برای کابل ها ی طولانی مورد استفاده  قرار می گیرد.

مزیت : نصب Tight Tube راحتتر می باشد

مــــــــــــــزایــــــــــای فیـــــبــــــر نــوری لگراند فرانسه

  فیبر نوری  لگراند در مقایسه با  کابل شبکه های مسی دارای مزایای زیر است :
solution های فیبر نوری بی نیاز از ملاحظات حیاتی ، پر هزینه و نگران کننده در سرفصل های EMC و EMI  است.

▪ ارزانتر. هزینه چندین کیلومتر کابل نوری نسبت به سیم های مسی کمتر است.( مسافت های طولانی )
▪ نازک تر. قطر فیبرهای نوری بمراتب کمتر از سیم های مسی است .
▪ ظرفیت بالا. پهنای باند فیبر نوری بمنظور ارسال اطلاعات بمراتب بیشتر از سیم مسی است .
▪ تضعیف ناچیز. تضعیف سیگنال در فیبر نوری بمراتب کمتر از سیم مسی است .
▪ سیگنال های نوری . برخلاف سیگنال های الکتریکی در یک سیم مسی ، سیگنا ل ها ی نوری در یک فیبر تاثیری بر فیبر دیگر نخواهند داشت .
▪ مصرف برق پایین . با توجه به سیگنال ها در فیبر نوری کمتر ضعیف می گردند ، بنابراین می توان از فرستنده هائی با میزان برق مصرفی پایین نسبت به فرستنده های الکتریکی که از ولتاژ بالائی استفاده می نمایند ، استفاده کرد.
▪ سیگنال های دیجیتال . فیبر نور ی مناسب بمنظور انتقال اطلاعات دیجیتالی است .
▪ غیر اشتعال زا . با توجه به عدم وجود الکتریسیته ، امکان بروز آتش سوزی وجود نخواهد داشت .
▪ سبک وزن . وزن یک کابل فیبر نوری بمراتب کمتر از کابل مسی (قابل مقایسه) است.
